在暖通空调水系统中，电动球阀是实现自动化控制的核心部件。无论是商业楼宇还是公共建筑，热水、冷冻水和冷却水的通断与流量调节，都离不开一款可靠的电动球阀。很多工程师在选型和安装时，常遇到的问题就是——接线图怎么接？原理图怎么看？ 今天艾德默阀门一次讲清楚。

一、AFQ系列电动球阀是什么？

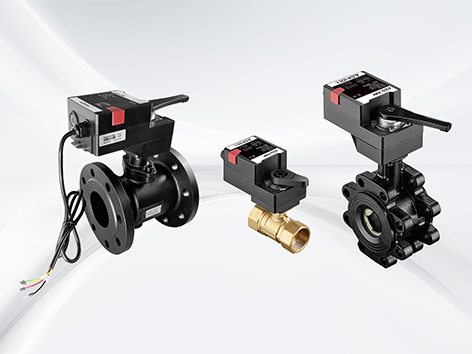

AFQ系列电动球阀专为暖通及制冷系统设计，覆盖DN25至DN150全口径，可实现开关量或调节量控制。它能胜任热水、冷冻水、冷却水的通断及流量调节任务，广泛应用于商业楼宇和公共建筑的空调水系统中。

阀体方面，小口径DN25-DN50采用黄铜材质，大口径DN65-DN150采用球墨铸铁，阀芯与阀杆均为不锈钢，密封采用PTFE，耐温范围0-100℃，公称压力PN20/PN16，连接方式支持英制G螺纹和ISO法兰，可满足绝大多数水系统工况。

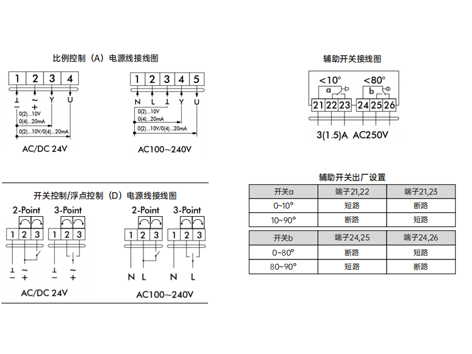

二、电动执行器接线图详解

AFQ系列电动球阀配备开关型和调节型两种执行器，电源统一为24VAC/DC±10%，防护等级IP54，环境适应温度-20℃~50℃。

开关型接线较为常见：将24V电源接入执行器的L（火线）和N（零线）端子，再将控制信号线接入开关量输入端。当控制信号闭合时，阀门动作；信号断开时，阀门保持当前状态。部分型号还带有阀门到位反馈信号，可接入楼宇自控系统的DI/DO点位。

调节型接线则需要接入模拟量信号。输入信号支持0（2）-10V或0（4）-20mA，输出同样可反馈0（2）-10V或0（4）-20mA，形成闭环控制。接线时，将模拟量输出端接入执行器的信号输入端子，即可实现0-100%的开度准确调节。执行器内置的扭矩范围从5N·m到40N·m，可根据阀门口径匹配不同型号，运行时间从60秒到150秒可选。

三、工作原理一句话概括

电动执行器接收控制信号后驱动阀杆旋转90°，带动不锈钢阀芯在阀体内转动，从而实现管道的全开或全关；调节型则根据模拟量信号大小，将阀芯停在任意开度位置，完成流量的线性调节。

四、为什么选艾德默AFQ系列电动球阀？

口径覆盖全、材质配置合理、执行器选型灵活，无论是简单的通断控制还是准确的流量调节，AFQ系列电动球阀都能匹配。如果您正在为项目选型或需要完整的接线原理图纸，欢迎联系艾德默阀门，我们提供一对一技术支持。
