暖通空调水系统施工现场，电动球阀装反是容易被忽略、后果却直接的问题之一。装反后不仅控制逻辑混乱，密封面还可能因单侧受压而加速泄漏。今天艾德默阀门详细解析。

装反了会怎样？

AFQ系列电动球阀为二通结构，阀体上标注了明确的流向标识。正常安装时，水流从进口端流入，经不锈钢阀芯导向后从出口端流出，PTFE密封面受压均匀。一旦装反，水流冲击密封面的背面，长期运行会导致密封磨损、内漏，甚至在高压工况下出现关不严的情况。

压力测试判断法

不需要拆开阀门，只需三步即可判断。

（1）关闭阀门，对管道侧加压。 将系统水泵启动或用试压泵向管道内注水加压，此时执行器处于全关状态，阀芯完全关闭。

（2）观察阀体另一端是否有压力显示。 如果阀门装反，关闭状态下水流方向与阀芯密封面设计方向相反，密封面无法形成有效封堵，压力表会显示明显的压力衰减，甚至出口端压力几乎与进口端持平。如果装正，关闭状态下出口端压力应接近零，因为不锈钢阀芯已将流道完全截断。

（3）打开阀门，反向验证。 给执行器发送开阀信号，让阀芯旋转90°至全开位置。此时不论正反安装，两端压力都应迅速平衡。如果之前关闭时就已经平衡，说明大概率装反了；如果关时一端有压、开时两端平衡，说明安装方向正确。

为什么这个方法有效？

核心在于AFQ系列电动球阀的密封结构设计。PTFE密封圈安装在阀芯的单侧，依靠水流压力将密封面压紧在阀座上实现密封。正向安装时，关阀后水压帮助密封；反向安装时，水压反而把密封面推开，关阀等于没关。利用这一特性，压力测试能在不拆管的情况下快速验证。

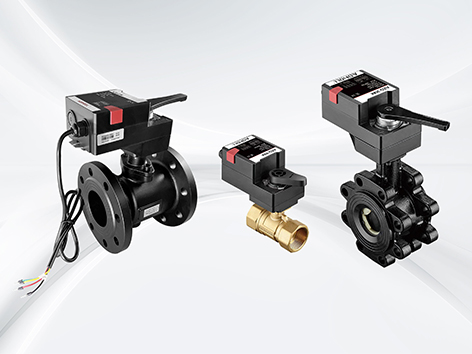

AFQ系列口径从DN25到DN150，小口径采用英制G螺纹连接，大口径采用ISO法兰连接，安装前务必确认阀体上的流向箭头与管道流向一致。执行器供电为24VAC/DC，防护等级IP54，环境适应-20℃~50℃，即使在机房等复杂环境中也能稳定运行。

如果您在调试阶段拿不准阀门方向，欢迎联系艾德默阀门，我们提供现场技术指导。
