在阀门选型过程中，蝶阀因其结构紧凑、启闭迅速、操作便捷等优势，被广泛应用于中央空调、给排水、消防、市政建设等诸多领域。然而，面对中线蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀这些名称，很多工程师和采购人员常常感到困惑 ——它们之间到底有什么区别？该如何选择？接下来，小编逐一拆解，供大家参考借鉴。

一、核心区别：

结构和性能特点方面

蝶阀按照阀杆与阀体中心的相对位置，可分为中线蝶阀和偏心蝶阀两大类。偏心蝶阀又进一步细分为单偏心、双偏心和三偏心三种结构。

中线蝶阀的阀杆轴心、蝶板中心和阀体中心三者在同一位置，结构简单，制造方便，成本较低。其密封面与阀座始终接触，阻距大，磨损快，适用于常温常压的水管道和低压气体系统，如中央空调水系统、给排水管路等。

偏心蝶阀则通过让阀杆轴心偏离蝶板中心，也偏离阀体中心，利用偏心距产生的"凸轮效应"，使蝶板在开启时能迅速脱离阀座，减少挤压和刮擦，从而大幅降低摩擦和磨损，延长使用寿命。

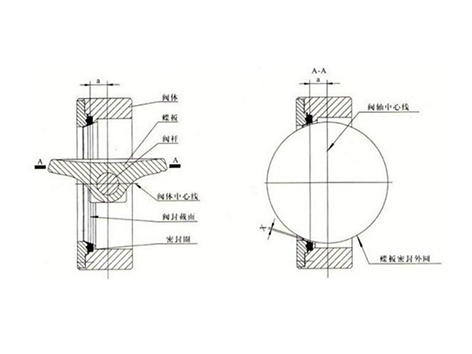

（1）单偏心蝶阀：阀杆轴心偏离蝶板中心，开启时蝶板快速脱离阀座，减少挤压刮擦，适用于对密封要求稍高的中低压系统。

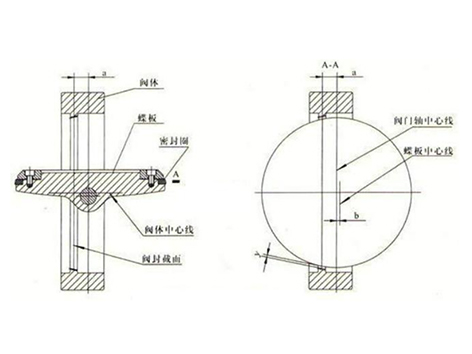

（2）双偏心蝶阀：阀杆轴心既偏离蝶板中心，也偏离本体中心，形成两个偏心距，阀板开启时"凸轮效应"更明显，摩擦进一步降低，适用于中压系统。

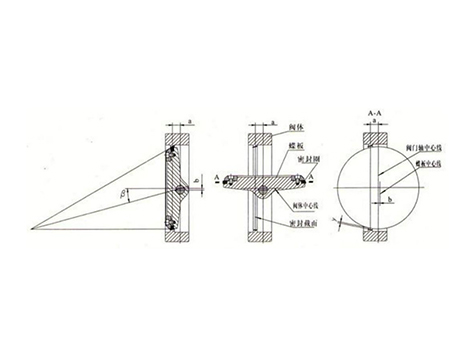

（3）三偏心蝶阀：在双偏心基础上，蝶板密封面的圆锥形轴线再偏斜于本体圆柱轴线，形成第三个偏心。阀板与阀座仅在关闭瞬间接触，几乎零摩擦，寿命极长，是高性能蝶阀的代表。

密封方向方面，中线蝶阀为双向密封，不受介质流向限制；而单偏心蝶阀为单向密封，依赖介质压力推动阀板压紧阀座，若介质流向与设计方向相反，可能导致泄漏。双偏心蝶阀主要以单向密封为主，部分通过改进阀座弹性或材料，可承受低压双向密封，但高压下仍可能泄漏。三偏心蝶阀多数仍标注为单向密封，其第三偏心形成的锥形密封面，在阀板关闭时与阀座呈线接触，高压下介质压力会进一步压紧阀板与阀座，接近双面密封效果，但本质上仍是单面密封。

密封形式方面，中线蝶阀和单偏心蝶阀多采用橡胶或软质密封，如EPDM、PTFE。双偏心蝶阀采用软密封或金属加软密封复合结构。而三偏心蝶阀则采用金属硬密封，如不锈钢、合金堆焊，适用于高温高压工况。

动作特性方面，中线蝶阀密封面与阀座始终接触，阻力大、磨损快。单偏心蝶阀阀板开启时与阀座快速脱离，减少摩擦，但密封接触面积较小。双偏心蝶阀阀板开启时呈"凸轮效应"，更快脱离阀座，摩擦进一步降低。三偏心蝶阀阀板与阀座仅在关闭时接触，几乎零摩擦，使用寿命长。

蝶阀系列，全工况覆盖

针对不同工况需求，艾德默阀门提供了多款蝶阀。

中线蝶阀系列

中线蝶阀凭借双向密封、结构简单、成本低等优势，是中央空调、给排水、消防等常规管路的优选方案。

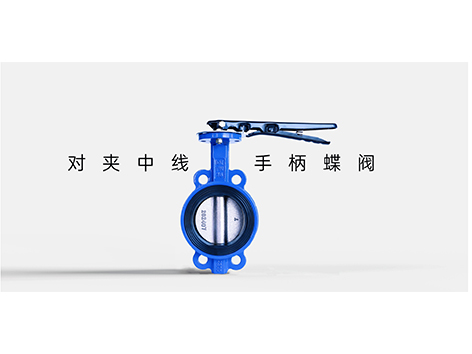

D71X-16Q对夹手柄蝶阀：结构简洁，手柄操作，适用于消防、给排水等基础管路。

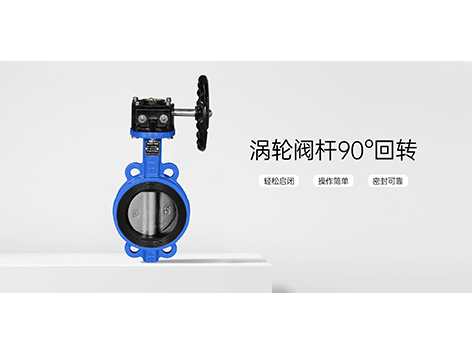

D371X-16Q对夹涡轮中线蝶阀：采用对夹中心板式结构，90°启闭迅速，操作扭矩小，流量特性近似于直线，调节性能优异。

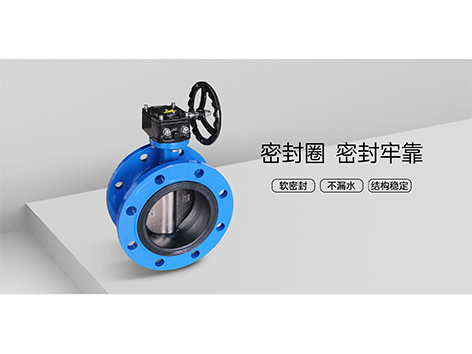

D341X-16Q法兰涡轮中线蝶阀：法兰连接，双向密封效果好，阀座衬胶构造，流阻小、维修方便，广泛用于中央空调和建筑消防系统。

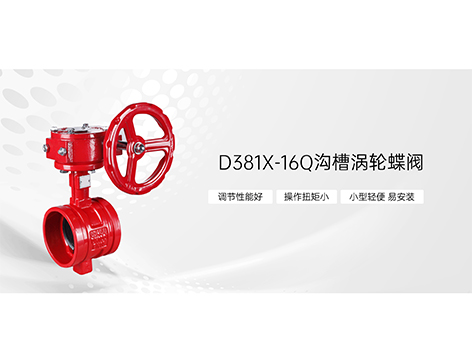

D381X-16Q沟槽涡轮蝶阀：沟槽连接，可在任意位置安装，拆装维修方便，启闭试验次数多达数万次，寿命长，达到完全密封，气体试验泄漏为零。

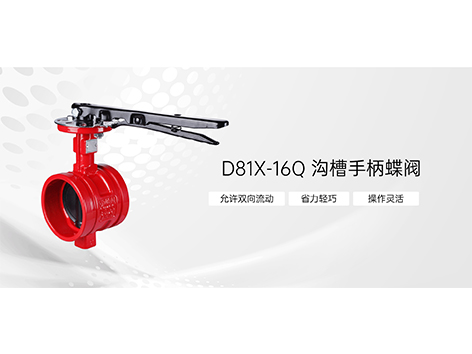

D81X-16Q沟槽手柄蝶阀：手柄操作，顺时针关闭、逆时针开启，适用于各行业消防系统管路的启闭及流量调节。

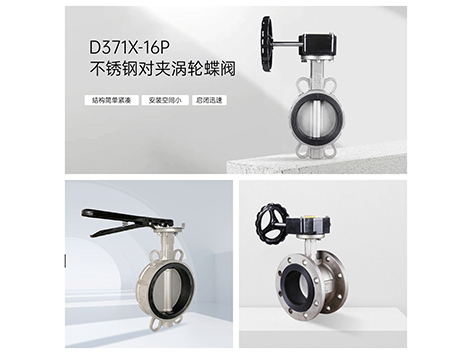

不锈钢对夹手柄蝶阀、不锈钢对夹涡轮蝶阀、不锈钢法兰涡轮蝶阀：过流部件全部采用不锈钢材质，应对更严苛工况。

三偏心蝶阀系列

当工况升级到高温高压环境，三偏心金属硬密封蝶阀成为优选。

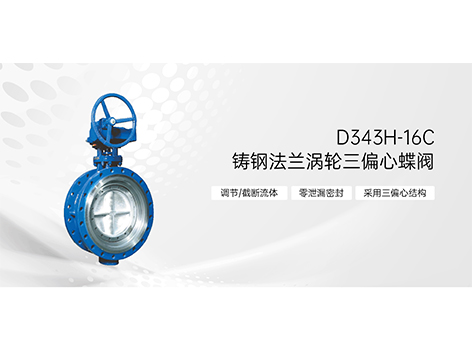

D343H-16C铸钢法兰涡轮三偏心蝶阀：通过阀杆轴心、蝶板中心与阀体中心的三次偏心组合，形成椭圆密封面，实现金属硬密封蝶阀的扭力密封，密封圈采用13Cr+石墨和，填料为柔性石墨，适用于工业管道高温高压工况。

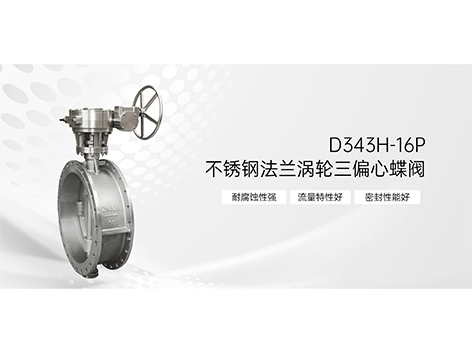

D343H-16P不锈钢法兰涡轮三偏心蝶阀：过流部件采用不锈钢材质，密封圈为不锈钢+聚四氟乙烯，耐腐蚀性更强。

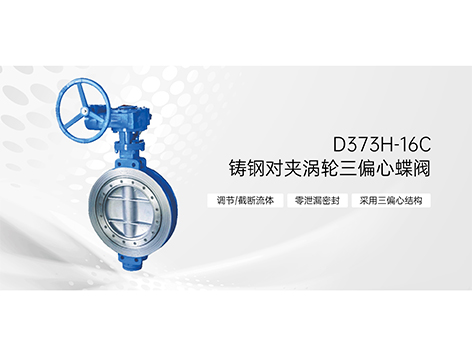

D373H-16C铸钢对夹涡轮三偏心蝶阀：对夹式安装，蝶板采用框架结构，强度高、过流面积大、流阻小。

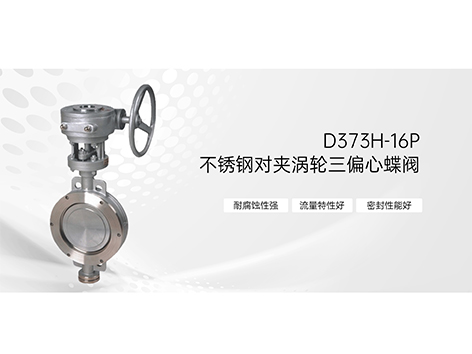

D373H-16P不锈钢对夹涡轮三偏心蝶阀：不锈钢材质，阀轴采用2Cr13材质，O型圈为聚四氟乙烯，适用于中央空调水系统、给排水、建筑等流体管线上，作为调节和截流装置使用。

蝶阀选型指南

第一步：看温度和压力。 ≤80℃、PN16的常温常压水系统，选中线蝶阀，如对夹涡轮中线蝶阀、法兰涡轮中线蝶阀；≥200℃或高压工况，选三偏心金属硬密封蝶阀，如铸钢法兰涡轮三偏心蝶阀、铸钢对夹涡轮三偏心蝶阀、不锈钢对夹涡轮三偏心蝶阀。

第二步：看密封方向。 需要双向密封、介质流向可能变化的场合，选中线蝶阀；单向流且要求高寿命的场合，选三偏心蝶阀。

第三步：看连接方式和材质。 消防系统建议沟槽连接，如沟槽手柄蝶阀、沟槽涡轮蝶阀；大口径选法兰连接，DN500口径以上；腐蚀环境选不锈钢系列，如法兰涡轮三偏心蝶阀、不锈钢对夹涡轮三偏心蝶阀；需要手动操作选手柄，如对夹手柄蝶阀、沟槽手柄蝶阀；需要省力选涡轮，如对夹涡轮中线蝶阀、铸钢法兰涡轮三偏心蝶阀。

回顾全文不难发现，中线蝶阀与偏心蝶阀的核心区别，归根结底在于阀杆轴心与蝶板中心、阀体中心的相对位置关系——这一"偏心"与否的结构差异，直接决定了密封形式、动作特性、适用工况乃至使用寿命的天壤之别。

掌握了这些区别，蝶阀选型便不再是难题，而要将这套选型逻辑真正落地为可靠的工程方案，离不开一个值得信赖的品牌强力支撑。艾德默阀门凭借专业经验与精良蝶阀产品，为您提供一站式节能和可持续的建筑设施中央空调阀门解决方案。无论是中央空调、给排水、消防等常规工况，还是工业管道高温高压等严苛环境， 艾德默阀门都能根据实际需求，多方位满足您的需求。若各位工程师和采购人员有蝶阀选型方面的需求，欢迎随时联系艾德默阀门，我们将竭诚为您服务。
