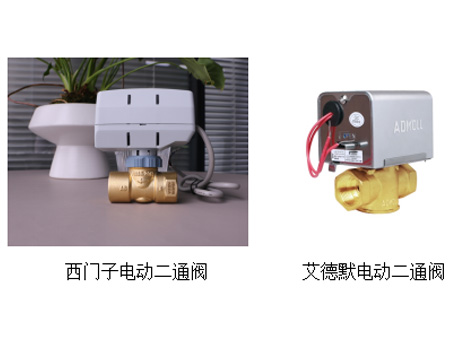

在暖通及制冷系统的安装工程中，电动二通阀的安装示意图就像是准确的导航图，能指引安装人员顺利完成安装，确保系统正常运行。西门子作为行业老牌巨头，艾德默作为后起之秀，它们的电动二通阀安装示意图存在诸多差异，下面就为大家详细剖析。

阀门类型与水流方向标识差异

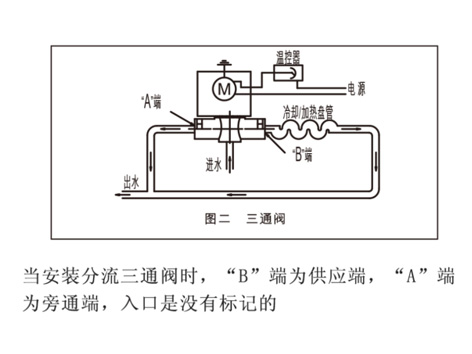

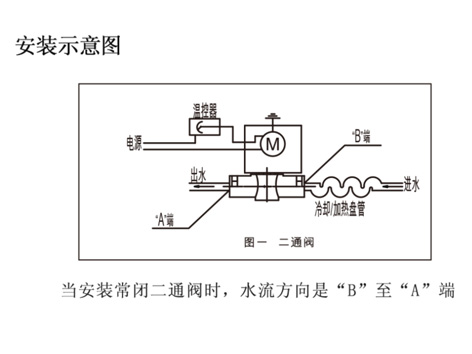

艾德默AFPD系列电动二通阀安装示意图对阀门类型和水流方向的标识清晰明了。对于常闭二通阀，明确标注水流方向是“ B”至“ A”端，让安装人员一眼就能看懂阀门的安装朝向，避免水流方向错误导致系统故障。在分流三通阀的示意图中，“B ”端为供应端，“ A ”端为旁通端，入口无标记，这种简洁直观的标识方式，即使是经验不太丰富的安装人员也能快速掌握。而西门子电动二通阀的安装示意图，可能在阀门类型和水流方向的标识上更侧重于与整体系统设计图的融合，标识方式相对复杂，需要安装人员具备一定的专业知识和读图能力才能准确理解。

安装位置与特殊要求呈现不同

艾德默的安装示意图会结合产品特点，对安装位置和特殊要求进行详细呈现。例如，考虑到高层建筑物水压问题，示意图会配合安装须知，提示在底层支管上采用减压阀，并明确标注减压阀的安装位置。对于马达罩壳防渗水的要求，示意图会清晰展示阀门安装时驱动器不能处于管道下方的位置关系，以及在垂直管道上安装时马达罩壳的防护方向。西门子电动二通阀的安装示意图可能更注重系统整体布局和空间利用，对于一些特殊要求的呈现可能不够直观，需要安装人员参考详细的安装说明文档才能完全掌握。

操作部件安装指引差异

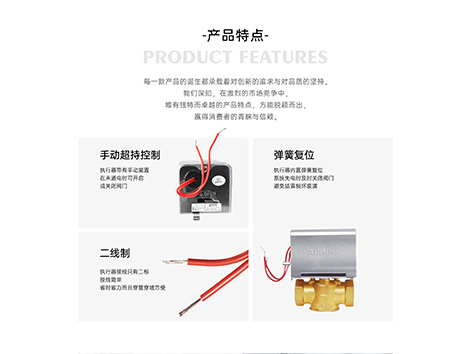

艾德默AFPD系列电动二通阀的手动操作杆安装是其一大特色，安装示意图会详细展示手动操作杆的安装步骤和位置。比如，将手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门就处于常开状态，示意图会清晰呈现这一操作过程和手动杆的位置。西门子电动二通阀的手动操作部件安装可能更侧重于与自动化控制系统的集成，安装示意图对操作部件的安装指引相对简略，更强调通过专业工具和调试程序来完成安装和设置。

西门子与艾德默电动二通阀安装示意图各有优劣。西门子适合对系统整体性能和自动化程度要求高、安装团队专业能力强的项目；艾德默AFPD系列则以清晰直观的安装示意图，更适配商业和住宅等对安装便捷性和效率有要求的场景。在实际安装中，需根据项目具体情况合理选择。
