在能源站的管道设计中，当管径达到DN1000这样的大口径时，蝶阀的连接方式选择就成了一个绕不开的难题：到底是选对夹式还是法兰式？两者各有什么优缺点？选错了又会带来哪些麻烦？今天艾德默阀门解析。

（一）先从结构说起，两者根本的区别在于"有没有自带法兰"。

对夹式蝶阀的两端没有自带法兰，阀体本身只有一圈环形密封面。安装时，需要把阀门夹在两片管道法兰之间，靠管道法兰的螺栓把阀门"夹"住来实现固定和密封。而法兰式蝶阀则不同，阀门两端自带整体法兰，密封面直接集成在法兰上，安装时只需将阀门自带法兰与管道法兰用螺栓对接即可。

（二）正因为结构不同，两者在优缺点上也各有侧重。

对夹式蝶阀的优势非常明显：体积小、重量轻、成本低、节省安装空间。 在大口径工况下，这意味着更低的采购成本和更紧凑的管道布局。但它的短板同样突出：安装时对管道法兰的对中精度要求高，一旦法兰面不平整，密封可靠性就会大打折扣。而且由于阀体夹在两片法兰之间，后期维护拆卸也不如法兰式方便。

法兰式蝶阀则恰恰相反。 它的优点是安装便捷、密封性能更可靠、维护成本低。自带法兰意味着阀门与管道的连接更加独立，不依赖管道法兰的精度，密封面也更容易保证。但代价是体积更大、重量更重、成本也更高，在空间紧张的能源站机房里需要预留更多安装位置。

（三）那DN1000这个口径到底怎么选？

艾德默阀门的建议是：如果能源站机房空间充裕、对密封可靠性要求高、且希望后期维护省心，优先选法兰式；如果项目预算有限、安装空间紧凑、且施工团队对法兰对中有把握，对夹式也完全能胜任。

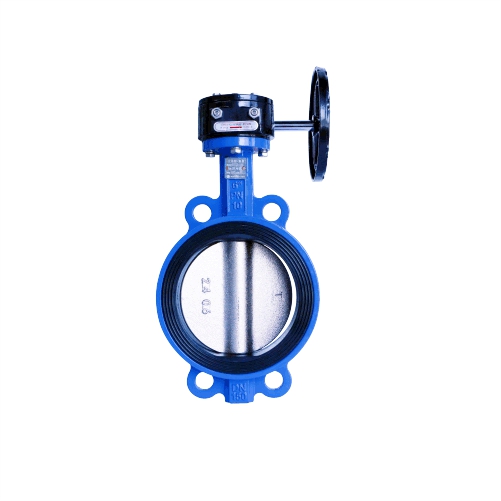

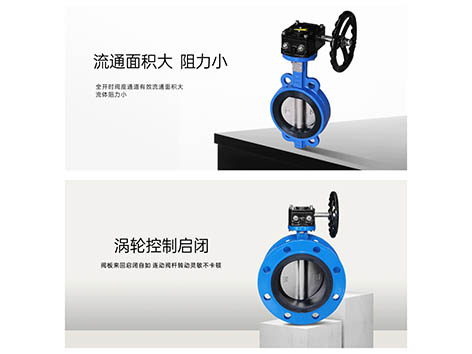

艾德默阀门在这两种结构上都有成熟的产品可供选择。D371X-16Q对夹涡轮中线蝶阀，采用对夹中心板式结构，阀体、蝶板均为球墨铸铁，密封圈采用三元乙丙橡胶，阀轴为45#钢，O型圈为丁腈橡胶。结构简单紧凑，小巧轻便，90°启闭开关迅速，操作扭矩小，流量特性近似直线，调节性能优异，口径覆盖DN50至DN1200，完全满足DN1000的需求。

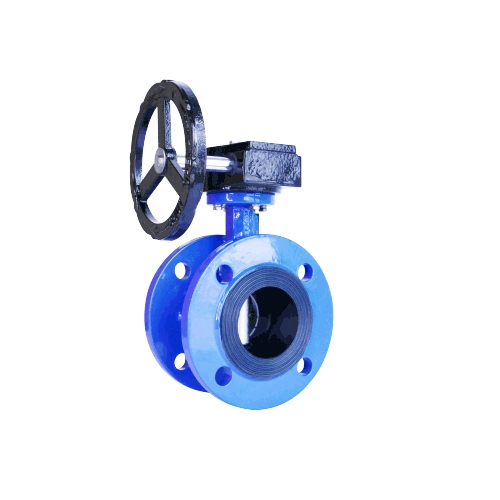

D341X-16Q法兰涡轮中线蝶阀同样采用球墨铸铁阀体和蝶板，三元乙丙橡胶密封圈，45#钢阀轴，适用温度不超过80℃，公称压力PN16，口径同样覆盖DN50至DN1200。中线式设计带来双向密封效果，阀座衬胶构造使流阻更小、开关力矩更小，广泛应用于中央空调水系统、给排水及消防系统。

能源站是建筑的"心脏"，每一个阀门的选择都关乎长期运行的稳定与安全。艾德默阀门，用专业为您的每一寸管道保驾护航。
