在空气处理机组的安装与维护中，供回水管道上的阀门选择与安装是至关重要的一环。合适的阀门不仅能确保系统的稳定运行，还能有效提升能源利用效率，降低维护成本。本文小编将详细解析空气处理机组供回水管道上安装哪些阀门，供大家参考。

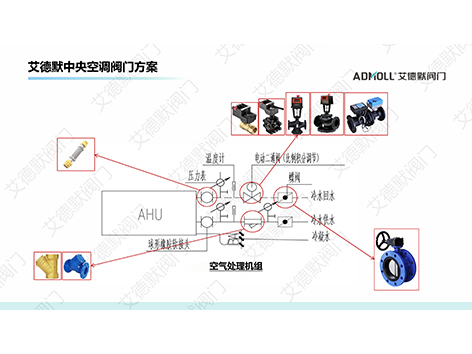

一、供水管道阀门配置

供水管上，根据实际需求，通常会依次安装蝶阀、过滤器、橡胶软接头或不锈钢金属软管。

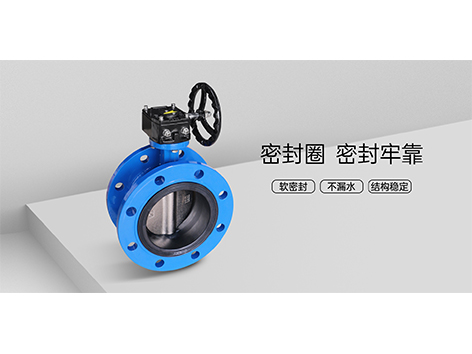

1. 蝶阀：

在供水管道上，蝶阀是不可或缺的调节与截流装置。当风柜安装空间有限，同时需要匹配管道大口径的情况时，建议选用结构更为紧凑的蝶阀。其中，法兰涡轮中线蝶阀采用中线式设计，结构简单且双向密封效果好。法兰涡轮中线蝶阀的阀座采用衬胶构造，不仅流阻小、开关力矩小，而且维修起来十分方便。此外，阀体与蝶板选用球墨铸铁材质，阀轴采用45#钢，搭配三元乙丙橡胶密封圈，确保了阀门的耐用性和可靠性，可广泛应用于中央空调水系统、给排水及消防系统等领域。

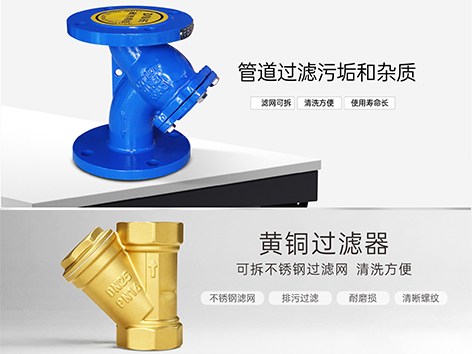

2. 过滤器：

供水管道中的杂质是系统运行的隐形杀手，为防止固体杂质进入管道、保护后续设备免受损害，需使用合适的过滤器。黄铜过滤器适用于DN50口径及以下小口径管道，其优势在于无需从管路上取下过滤器即可进行清洁；法兰球墨铸铁Y型过滤器适用于DN65口径及以上大口径管道，它的过滤网采用不锈钢材质，能确保过滤效果持久稳定。

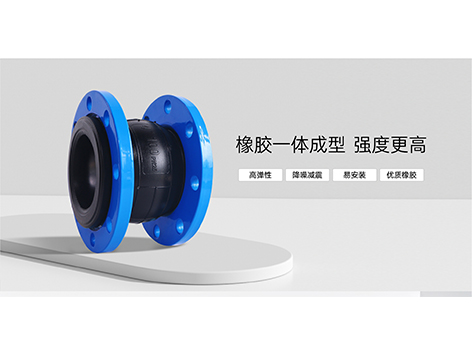

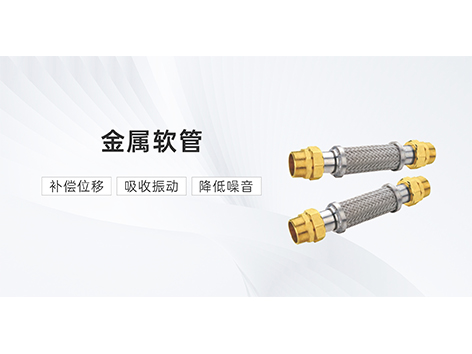

3. 橡胶软接头与不锈钢金属软管：

为了应对管道因温度变化或基础沉降产生的位移和振动，可选用橡胶软接头或不锈钢金属软管。其中，橡胶软接头以其优异的伸长、压缩及偏转位移能力，有效防止管道损坏；而不锈钢金属软管则以其良好的柔软性和抗疲劳性，以及优良的耐温性和耐腐蚀性，成为高端管道系统的理想选择。需要注意的是，根据管道口径不同，DN50及以下的管道建议使用带编织网形式的不锈钢金属软管， DN65及以上的管道则建议使用橡胶软接头。

二、回水管道阀门配置

回水管上，根据实际需求，通常会依次安装橡胶软接头或不锈钢金属软管、电动球阀或电动座阀或动态压差平衡电动调节阀或智慧能量阀、蝶阀。

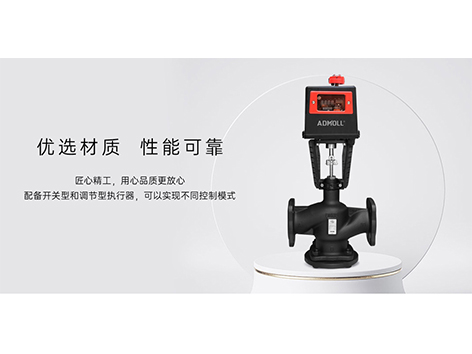

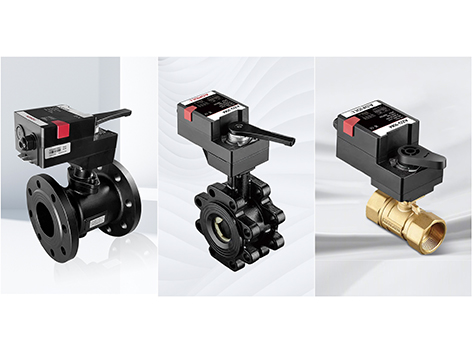

1. 电动球阀与电动座阀：

回水管道上，电动阀门的安装是实现系统智能化控制的关键。电动球阀和电动座阀，均具备开关量控制和调节量控制功能，广泛应用于暖通空调水系统中。

电动球阀装有配流碟，其流量特性曲线为等百分比曲线，这种特性基本上能够满足舒适性空调对流量调节的精度要求，该电动球阀具有高可调流量比500:1，并采用石墨增强PTFE球阀阀座，确保在任何热负荷条件下都能准确控制流量，选择这个电动球阀也是综合考虑了性价比。

电动座阀的流量曲线具有灵活性，既可以做等百分比，也可以做成直线流量特性的。并且，我们能够根据实际需求对电动座阀内部的阀座进行调整，使流量曲线更贴合实际工况需求。正因如此，电动座阀在调节精度上具备显著优势。值得一提的是，电动座阀采用平衡腔结构设计，提高了阀门的关断压差，降低了对执行器的推力要求。此外，其台阶型阀杆设计和软硬密封相结合，进一步增强了阀门的性能和可靠性。

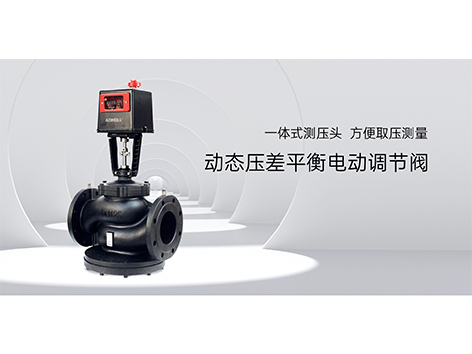

2. 动态压差平衡电动调节阀：

动态压差平衡电动调节阀集动态流量平衡与控制功能于一体，兼具静态平衡阀、调节阀、压差平衡阀等多种阀门功能。针对空调机组常见动态水力失衡问题，其阀体上半部分采用座阀结构，下半部分增设膜片且内置压差平衡阀阀芯，能调节流量、恒定压差，有效解决风柜水力失衡问题。动态压差平衡电动调节阀通过一体式测压头方便取压测量，工作压差范围宽，适用于各种复杂环境，在商业楼宇和住宅项目中都能发挥作用，提升系统整体效率。

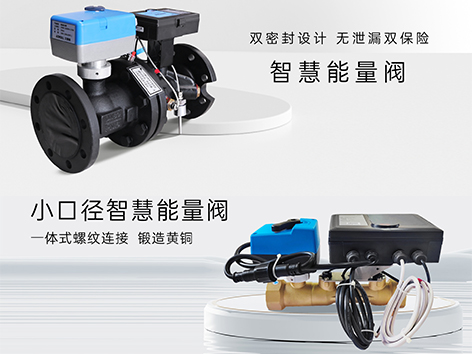

3. 智慧能量阀：

智慧能量阀又称电子式流量(能量)电动调节阀，集传感技术、智能执行器和调节阀于一体，不仅能对流量、能量、开度等进行控制，还具备能量表的功能，能够帮助采集供回水的温度、计算温差和流量损失，助力更好地进行能源管理；同时，它又具备调节阀的功能，可有效解决水力失衡问题。此外，智慧能量阀的高流通能力、低阻力损失和双密封设计，无渗漏双保险，且支持Modbus协议和RS485通讯模式，为系统的优化运行提供有力支持。

空气处理机组供回水管道上的阀门选择与安装，直接关系到系统的运行效率和稳定性。艾德默阀门专注于为建筑设施领域提供可靠、专业的中央空调阀门解决方案。若您有空气处理机组供回水管道阀门配置方面的项目需求，欢迎随时联系 艾德默阀门，我们将竭诚为您服务。
