现代化建筑中，楼层管网系统如同建筑“血管”，将末端设备与主机紧密相连，保障各区域流量达标。然而，管网系统常面临水力失衡难题，由于管路长短不一，水流量分配不均，易导致末端区域“过流”或“欠流”，造成能源浪费，还可能因保温不足或区域闲置引发积水、漏水等问题。面对这些难题，如何科学配置阀门以实现准确调控、降本增效？接下来，小编将梳理两种楼层管网管道阀门配置方案，供大家参考借鉴。

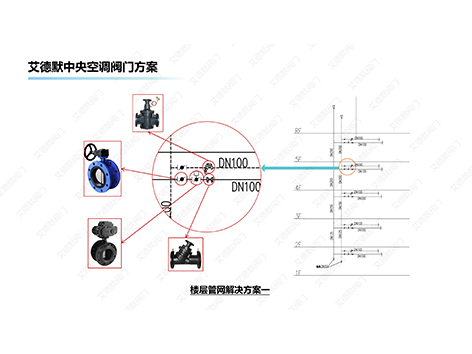

一、楼层管网阀门配置方案一

根据楼层管网实际需求，通常会安装静态平衡阀、动态压差平衡阀、蝶阀和电动蝶阀。具体而言，通过安装一个静态平衡阀搭配一个动态压差平衡阀，可有效解决水力失衡问题；再借助电动蝶阀，则能避免能源浪费。

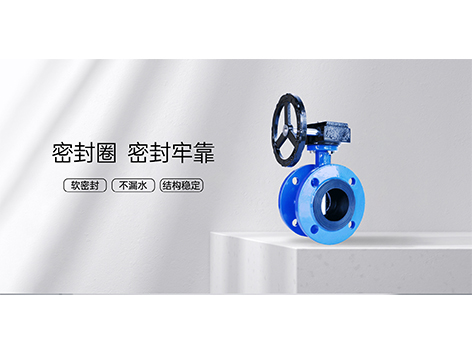

1. 法兰涡轮中线蝶阀

考虑到楼层管网运行中可能出现的多种情况，如某些区域预留、尚未投入使用，甚至末端管路未安装但系统仍需正常运行，此时需预留接口；同时，在检修时也需作为切断阀使用。基于这些需求，安装采用中线式设计的手动蝶阀是理想之选。

法兰涡轮中线蝶阀结构简单，双向密封效果好、流阻小、开关力矩适中，维修方便，阀体与蝶板采用球墨铸铁材质搭配三元乙丙橡胶密封圈，确保了耐用性与密封性，广泛应用于中央空调水系统、给排水、建筑及消防系统等领域，是楼层管网中的基础配置。

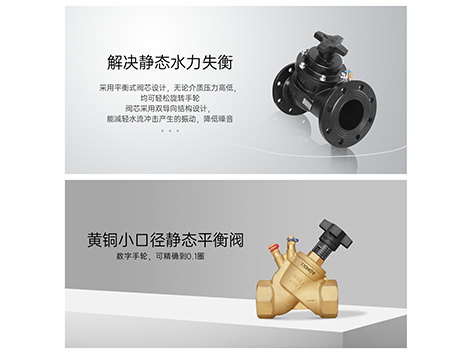

2. 静态平衡阀

静态平衡阀是专为暖通空调系统中的水力失衡而设计的，旨在解决初期静态水力失衡问题。

静态平衡阀通过数字手轮实现0.1圈精度的准确调节以确保系统水力平衡；其平衡式阀芯设计，无论介质压力高低，均可轻松旋转手轮；自密封测压嘴采用黄铜材质提升了阀门可靠性和耐用性；双导向阀芯结构有效减轻水流冲击产生的振动与噪音，保障系统平稳静音运行。

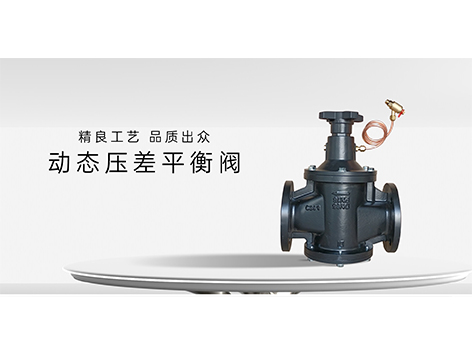

3.动态压差平衡阀

如今，目前很多楼层支管会设计多组管路，分别接风盘、风柜，在这种情况下，风柜需考虑动态水力失衡问题。因此，常采用动态压差平衡阀和静态平衡阀搭配使用的方案来解决。

动态压差平衡阀作为自动恒定压差的平衡阀，能避免管网压差变化对系统造成动态干扰、实现动态水力平衡，其自力式压差控制无需外部动力源，可恒定被控压差、现场设定压差值，且可控范围宽，手轮还带有压差设定指示与压力测量口，方便操作人员操作和维护。

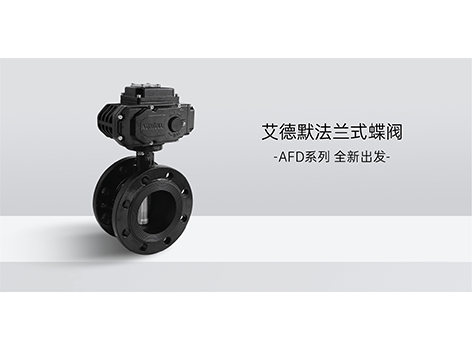

4. 电动蝶阀

考虑到大楼不同楼层功能不统一，空调使用频段不同，例如有的楼层白天使用，晚上停用，有的则相反。为满足这种需求，因此需配置DN50至DN600多种口径的电动蝶阀。通过电动蝶阀，可在楼层不用时将其从系统中切出，避免冷冻水在不使用的楼层循环造成能源浪费，同时，还能防止因冷冻水在管道循环产生凝露，导致保温棉凝露积水、外流。

电动蝶阀配备开关型和调节型执行器以满足不同控制需求，其延长的阀颈设计便于安装与保温，软密封设计减少与阀座的摩擦，降低泄漏，沟槽式阀座设计确保阀板平稳运转，可广泛应用于商业楼宇、公共建筑及城市管网的水系统中，实现流量的开关控制或准确调节。

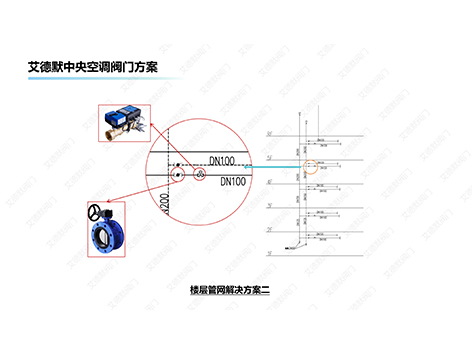

二、楼层管网阀门配置方案二

方案二同样是基于楼层管网的实际需求进行设计的，与方案一不同的是，方案二通常会安装智慧能量阀、蝶阀。取消了电动蝶阀、动态压差平衡阀以及静态平衡阀，改用智慧能量阀。之所以做出这样的调整，是因为只需安装一个智慧能量阀，就可以解决前面三个阀所面临的流量与负荷不匹配、换热效率低及能源浪费等问题。

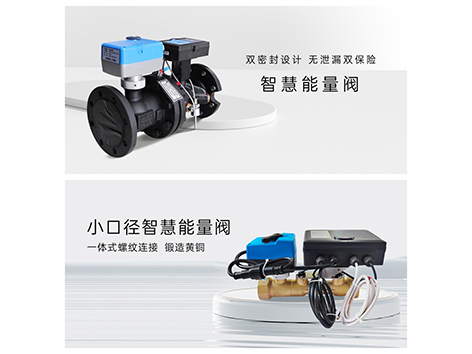

1. AFNC系列智慧能量阀

智慧能量阀又称电子式流量(能量)电动调节阀，集传感技术、智能执行器和调节阀于一体，不仅能对流量、能量、开度等进行控制，还具备能量表的功能，能够帮助采集供回水的温度、计算温差和流量损失，助力更好地进行能源管理；同时，它又具备调节阀的功能，可有效解决水力失衡问题。

此外，智慧能量阀具备高流通能力与低阻力损失的特性，采用双密封设计，实现双重密封保障；同时，支持Modbus通讯协议和RS485接口，为系统的数据监测与优化控制提供有力支持。

楼层管网的阀门配置，是确保系统稳定运行的关键一环。艾德默阀门以其专业的产品与解决方案，为楼层管网系统的稳定运行提供了有力支持。无论是静态平衡阀、动态压差平衡阀、蝶阀，还是智慧能量阀与电动蝶阀，艾德默阀门都能根据实际需求，提供节能和可持续的建筑设施中央空调阀门解决方案。若您有楼层管网阀门配置方面的项目需求，欢迎随时联系艾德默阀门，我们将竭诚为您服务。
