在暖通制冷系统的设计与安装中，一个常见的问题困扰着众多从业者：静态平衡阀究竟安装在蝶阀前还是后？今天，艾德默阀门为大家详细解答。

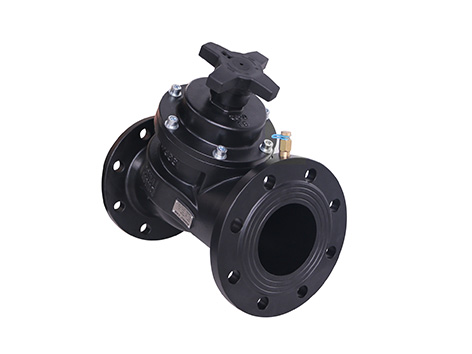

（一）先来认识一下艾德默AFJP 系列静态平衡阀。

它专为商业和住宅项目的制热、制冷及空调系统设计，在暖通制冷系统的热水、冷冻水系统中发挥着关键作用，能对整个系统进行准确的水力平衡控制，实现节能与提高了效率的双重目标。

这款静态平衡阀亮点十足。

① 数字手轮可准确到 0.1 圈，让操作人员能准确控制阀门开度；

②　平衡式阀芯设计，无论介质压力高低，都能轻松旋转手轮；

③　自密封测压嘴采用黄铜材质，方便测量压力；

④　阀芯的双导向结构设计，有效减轻水流冲击产生的振动，降低噪音；

⑤　Y 型阀体搭配 S 型流道设计，为水流提供平滑通道，使阀门具备低阻力、高流量的优势，在不利环路中，阀门全开时助力系数小，能大大节约水泵能效。

其参数也十分详实，介质及温度范围广，口径从 DN15 到 DN350，能满足不同规模系统的需求。

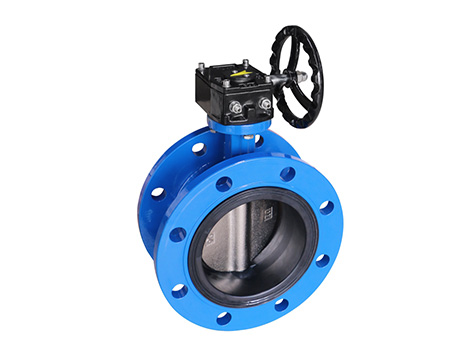

（二）再看看 D341X - 16Q 法兰涡轮中线蝶阀

它采用中线式设计，结构简单，双向密封效果好。阀座衬胶构造，具有流阻小、开关力矩小、维修方便等优点，广泛应用于饮用水、给排水、废水处理等多个流体管线领域，作为调节和截流装置使用。

（三）回到安装位置的问题，一般来说，静态平衡阀安装在蝶阀之后更为合适。

在系统运行过程中，静态平衡阀负责准确调节水流量，实现水力平衡。而蝶阀主要起到截流和调节大范围流量的作用。将静态平衡阀安装在蝶阀之后，能保证静态平衡阀在相对稳定的压力和流量环境下工作，更准确地发挥其调节功能，确保系统各环路的水力平衡。如果安装在蝶阀之前，蝶阀的开关操作可能会引起系统压力和流量的较大波动，影响静态平衡阀的测量精度和调节效果，进而影响整个系统的水力平衡和运行效率。

艾德默阀门凭借专业的技术和优良的产品，为暖通制冷系统提供可靠的解决方案。无论是 AFJP 系列静态平衡阀的准确调节，还是 D341X - 16Q 法兰涡轮中线蝶阀的稳定截流，都能满足不同场景的需求。选择艾德默阀门，就是选择专业与安心，让您的系统运行更加顺畅，节能效果更加显著。
