给水管闸阀的设置原则-艾德默阀门
返回列表 来源: 发布日期: 2025.05.06

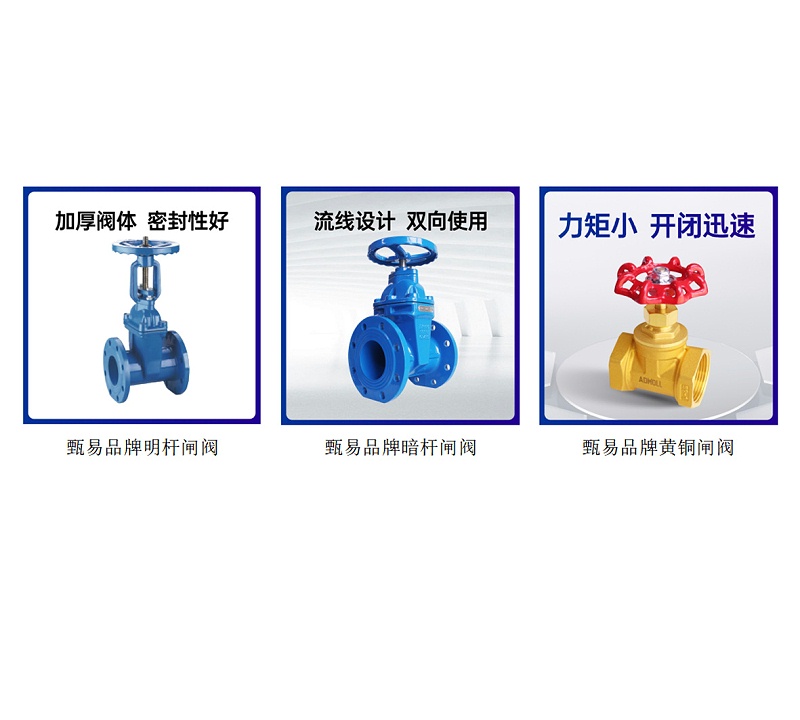

在给水管网系统中,闸阀作为流量控制与应急切断的核心部件,其设置位置、选型匹配、安装规范直接决定系统稳定性与运维效率。然而,面对黄铜闸阀明杆闸阀暗杆闸阀 等多样化选择,工程方常陷入“材质优劣难辨、工况适配模糊、安装标准不清”的困境。艾德默阀门从技术参数、场景适配、安装规范三大维度,解析给水管闸阀设置的科学原则

给水管闸阀的设置原则-艾德默阀门



一、给水管闸阀选型三原则:材质、工况、成本适配



原则1:材质匹配水质与压力

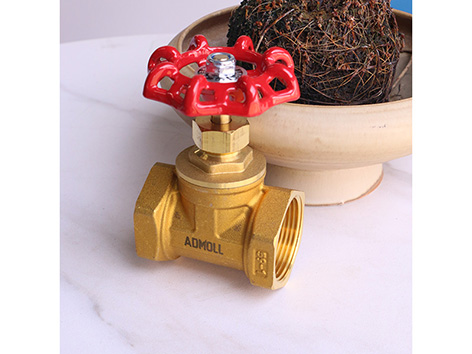

黄铜闸阀:适用于中小型给水管道(DN 50),黄铜阀体。

球墨铸铁闸阀(明杆/暗杆):阀体、阀芯、阀盖采用球墨铸铁。



原则2:工况适配温度与介质



①温度敏锐场景:黄铜闸阀工作温度范围-20℃至 110℃,可覆盖北方冬季防冻与南方高温散热需求;球墨铸铁闸阀(明杆/暗杆) 20℃至110℃区间性能稳定,避免低温脆性或高温石墨填料老化。

②介质兼容性:含砂量高的地下水需选用暗杆闸阀(全通径流道设计,压降系数0.15 ),减少杂质沉积风险;纯净水系统可选用黄铜闸阀(内壁光滑,流阻系数降低 15% )。



原则3:成本平衡全周期价值

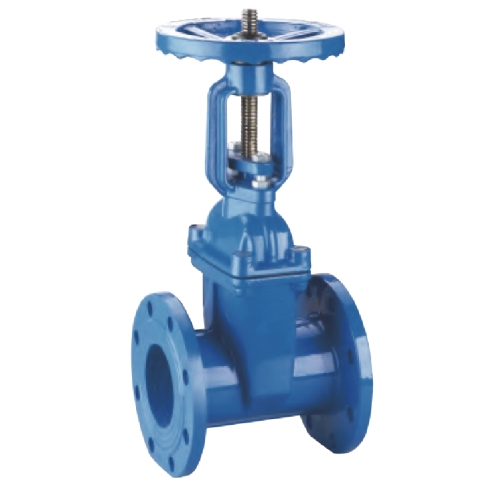

明杆闸阀虽初期成本高于暗杆阀 10%-15%,但开度可视、维护便捷的特性可降低后期运维成本30%以上,尤其适合需频繁启闭的泵房、水厂等场景。

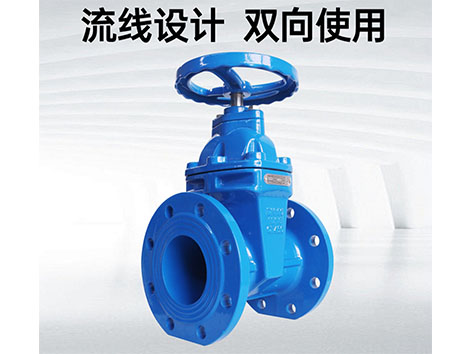

暗杆闸阀:结构紧凑、节省空间,适合消防栓井、地下室管廊等狭窄区域,初期采购成本低,但需定期加注润滑脂以保障阀杆灵敏性。

给水管闸阀的设置原则-艾德默阀门

二、给水管闸阀设置场景五规范:位置、间距、操作全链路管控



规范1:主干管分段控制



①分区原则:每500米给水主干管设置1闸阀,结合压力监测点实现区域化流量管理,避免单点故障导致全线停水。

②双向隔离:闸阀前后需各加装1弹性密封蝶阀 ,形成闸阀+蝶阀”双保险,检修时关闭蝶阀 可减少90%以上泄水量。



规范2:支管接入点保护



①防回流设计:在支管与主干管连接处下游5米内设置闸阀,配合倒流防止器,防止支管污染逆流至主干管,保障饮用水安全。

②压力波动缓冲:闸阀前加装稳压罐(容积≥管道流量的3% ),避免因支管启闭导致的水锤效应冲击阀座密封面。



规范3:泵房设备隔离



①水泵进出口配置:进水端采用暗杆闸阀(节省空间),出水端采用明杆闸阀(便于观察开度)。

②软连接过渡:闸阀与水泵之间加装橡胶软接头,吸收热胀冷缩位移,减少阀体应力集中。

给水管闸阀的设置原则-艾德默阀门





结语

给水管闸阀设置是系统工程,需兼顾材质适配性、工况兼容性、成本全周期性。
