很多暖通工程师在项目现场看到"比例积分阀"这个名字时，反应往往是：这东西和电动球阀有什么区别？是不是就是带了个名字的普通阀门？其实完全不是一回事。比例积分阀，全称比例积分调节阀，是暖通空调水系统中专门用来做流量控制的执行器件。艾德默阀门解析。

先搞清楚：比例积分到底是什么意思？

比例积分（PI）是自动控制领域的经典算法。比例（P）让阀门的开度与偏差成比例，偏差大就多开，偏差小就少开；积分（I）则负责消除稳态误差，让系统准确到达设定值。简单说，普通电动阀要么全开要么全关，而比例积分阀能在0到100%之间任意开度稳定运行，并且自动修正偏差。

这意味着什么？意味着在舒适性空调系统中，比例积分阀可以让室温始终稳定在设定值附近，不会忽冷忽热。

配流碟：精度的核心保障

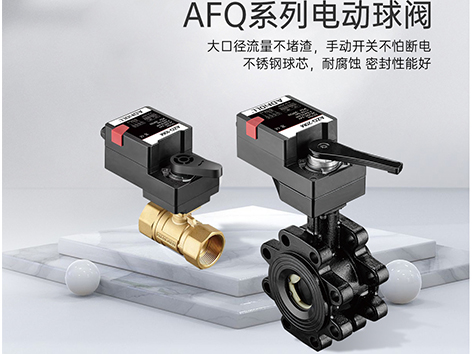

AFQ系列比例积分阀装有配流碟，其流量特性曲线为等百分比曲线。这种特性在小开度时流量变化平缓，大开度时流量变化剧烈，恰好匹配空调系统在低负荷时需要精细调节、高负荷时需要快速响应的实际工况。基本上能够满足舒适性空调对流量调节的精度要求。

对比普通球阀的快开特性，等百分比曲线在调节场景下的优势非常明显：同样的开度变化，在不同负荷段都能获得相对均匀的流量变化，控制更平滑、更准确。

口径与压力：小口径反而更能扛

AFQ系列比例积分阀覆盖DN25至DN150全系列，阀体材质根据口径分段：DN25至DN50采用黄铜，DN65至DN150采用球墨铸铁。值得注意的是，小口径段的公称压力达到PN20，比大口径的PN16还高一个等级。阀芯和阀杆均为不锈钢，密封采用PTFE材质，在0至100℃的水温范围内，无论热水、冷冻水还是冷却水，都能稳定工作。

执行器：低功耗高响应

配套的电动执行器支持开关型和调节型两种模式，输入信号兼容开关信号、0-10V和4-20mA，输出信号同样支持0-10V和4-20mA，可以与楼宇自控系统（BMS）无缝对接。扭矩从5N·m到40N·m可选，功率低仅3W，运行时间快60秒，防护等级IP54，环境温度适应-20℃至50℃。

应用场景：商业楼宇的标配

AFQ系列比例积分阀主要用于商业楼宇和公共建筑的暖通空调水系统，实现热水、冷冻水和冷却水的通断控制与流量调节。在需要控温的场合，比如写字楼、酒店、医院，比例积分阀几乎是标准配置。
