在中央空调水系统的运行中，比例积分阀与温控器的配合至关重要。然而，不少用户在实际操作中，因对两者接线不熟悉，导致内置传感器测温出现偏差，影响系统正常运行。别担心， 艾德默阀门为您详细讲解比例积分阀与 温控器的接线方法，助您轻松解决难题。

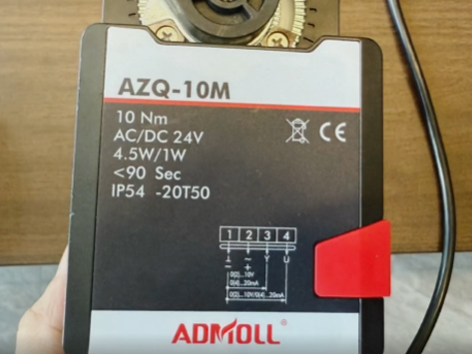

先来看比例积分阀执行器的接线。拿到执行器，首先观察其铭牌，上面有接线图和电源指示等关键信息。这款执行器采用24伏电源，接线仅需四根线。从接线图可知，“1”为公共端，“2”接24伏电源。而“3”这里标有“Y”和箭头，代表0 - 10伏、4 - 20毫安的控制信号输入，箭头方向表明信号进入执行器内部。也就是说，“1”和“2”接24伏电源，“1”和“3”接控制信号，就能实现对执行器的控制。“4”的箭头朝外，标有“U”，这是执行器的反馈线。若仅进行就地控制，使用比例积分温控器，“4”可不接，着重明确“1”公共端、“2”电源、“3”控制这三根线的作用。

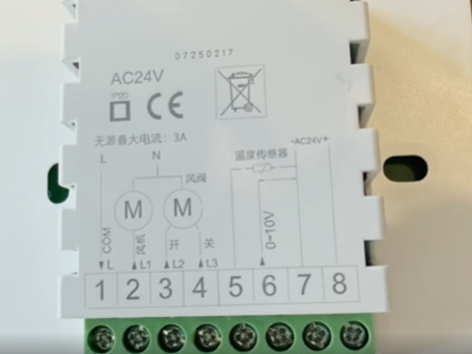

再讲讲温控器的接线。温控器接线相对复杂，但根据需求合理取舍即可。若温控器仅控制比例积分阀开度，依据温度调节。观察温控器，“7”和“8”标有“AC24”，这是24伏电源接口，其中“8”为正极，“7”为负极，也就是公共端。“6”标有0 - 10伏和两个箭头，是控制信号输出端，“6”和“7”可输出0 - 10伏控制信号，对应比例积分阀的“1”和“3”，即“7”接执行器公共端，“6”接执行器控制信号。

“5”与“7”之间连接温度传感器。若使用外置传感器，因其不分正负，两根线任接“7”公共端和“5”即可。外置传感器可放置在需要测温的位置，准确获取温度数据。若“5”未接线，系统默认采用内置传感器模式。

此外，“1”“2”“3”“4”还可用于控制风机、风阀。以新风机为例，可接控制箱控制风机启停，或控制新风阀开关。“1”接火线，通过与“2”“3”“4”的通断控制，实现风机启停或风阀开关操作，“3”和“4”的开与关对应风阀的开关，进而控制风机的启停。

掌握比例积分阀与温控器的接线方法，能让中央空调水系统运行更稳定。艾德默阀门凭借专业知识和丰富经验，为您提供全详细的接线指导。如果您在接线过程中遇到任何问题，欢迎随时咨询艾德默阀门，我们将竭诚为您服务，让您的系统运行无忧。
